Máy dệt kim Jacquard tròn tạo ra các mẫu phức tạp như thế nào?

Vải dệt kim có hoa văn từng có nghĩa là đi đường vòng thông qua in ấn, thêu hoặc dệt jacquard, với thiết kế nằm trên bề mặt chứ không phải bên trong vải. Máy tròn làm vải trơn rẻ và nhanh, nhưng trong nhiều năm, ống chỉ có thể mang được rất ít vải ngoài sọc. Thiết bị hiện đại đã thu hẹp khoảng cách đó: logo, sự lặp lại hình học và các họa tiết gần giống như ảnh giờ đây tách ra khỏi hình trụ như một phần của cấu trúc, với tốc độ dệt không thể sánh bằng. Câu hỏi mà người mua thường hỏi nhất là về cơ khí. Làm thế nào một cỗ máy chỉ di chuyển kim lên xuống có thể quyết định hàng nghìn lần mỗi phút rằng mũi khâu nào thuộc về phần nào của thiết kế?

Máy dệt kim jacquard hình tròn tạo ra các mẫu phức tạp bằng cách đưa ra hướng dẫn riêng cho từng kim trong ống trụ ở mỗi lần đưa kim. Tệp mẫu được lưu trữ sẽ được dịch thành các lệnh chọn từng kim và tại mỗi vòng quay, máy sẽ quyết định liệu kim có đan một vòng mới hay không, nhét sợi đến vào vòng hiện có hay giữ nguyên và để sợi nổi phía sau vải. Các bộ cấp liệu khác nhau cung cấp các màu khác nhau, do đó, vị trí kim và màu sợi cùng nhau tạo nên họa tiết theo trình tự, trong khi ống được tạo thành liên tục.

Cơ chế này dễ thực hiện hơn với bốn lớp: máy tạo thành ống, hệ thống lựa chọn, sơ đồ sợi và các giới hạn vật lý quyết định mức độ có thể đẩy một thiết kế.

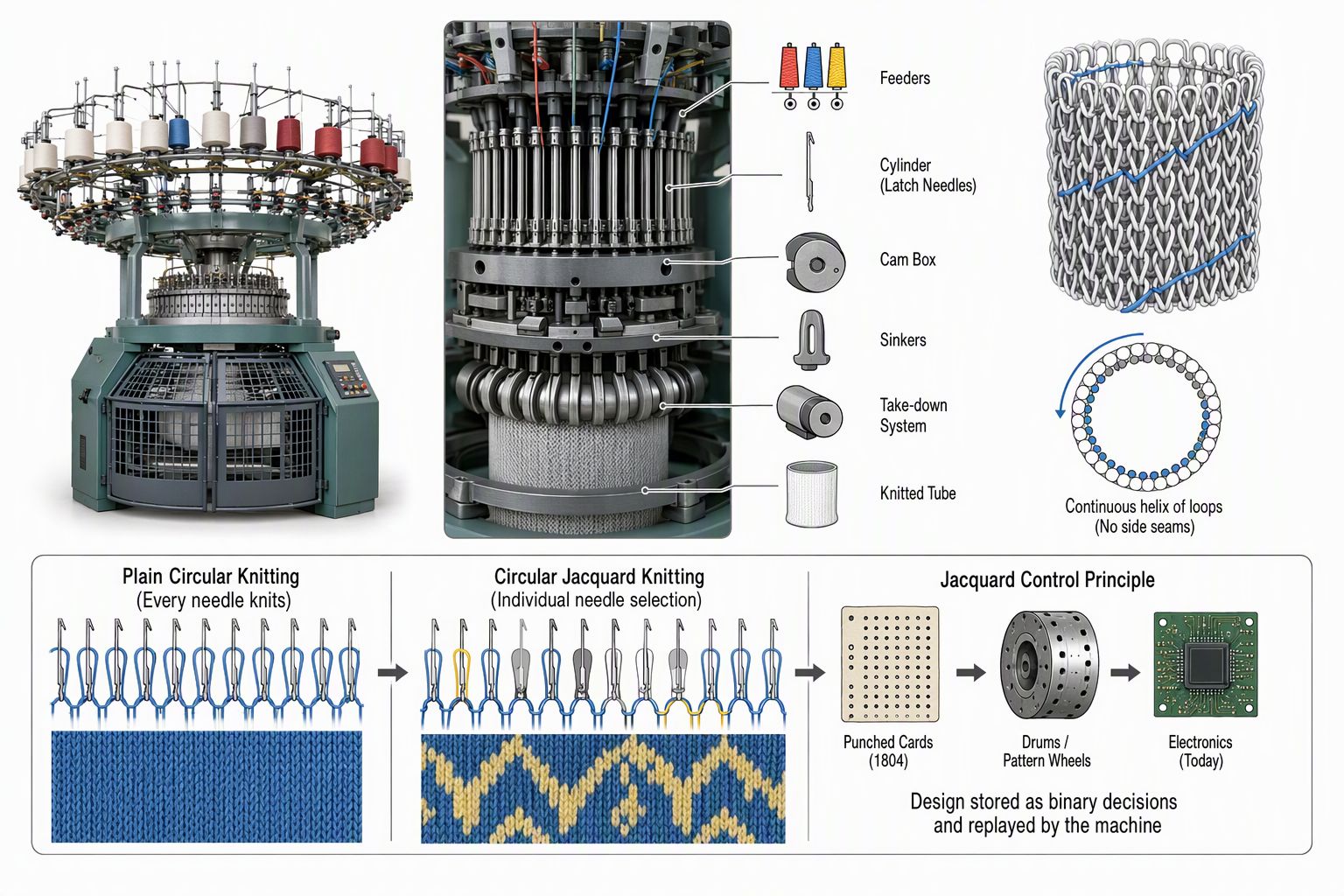

Máy dệt kim Jacquard tròn là gì

Máy dệt kim jacquard tròn là máy dệt kim sợi ngang hình tròn có các kim được chọn riêng lẻ thay vì chọn chung, vì vậy mỗi kim có thể đan, nhét hoặc trượt ở mỗi lần cấp theo một mẫu đã lưu. Hành động đan là bình thường; những thay đổi là ai quyết định kim nào tham gia.

Khung mang một hình trụ thẳng đứng gồm các kim chốt, một hộp cam dẫn động chúng qua chu trình mũi khâu, các quả nặng giữ các vòng cũ xuống, một hệ thống tháo xuống và một vòng cấp liệu. Máy jersey đơn chỉ sử dụng xi lanh; máy jersey đôi bổ sung thêm mặt số kim ngang, tạo điều kiện cho các cấu trúc sườn, khóa liên động và hai mặt. Cấu trúc hình ống tuân theo nguyên tắc đan tròn : một vòng xoắn liên tục không có đường nối bên.

Trên máy dệt kim tròn trơn , mỗi kim đi lên ở mỗi lần cấp liệu, do đó sự thay đổi chỉ đến từ màu sợi, chiều dài mũi may và cỡ sợi. Một máy jacquard chèn một quyết định lựa chọn trước cam, và cùng một trụ có thể tạo ra một mũi khâu khác nhau ở mọi vị trí kim trong cùng một hành trình. Cái giá phải trả là tốc độ, vì cả việc lựa chọn và mật độ màu đều cần có thời gian.

Từ jacquard mô tả một phương pháp điều khiển chứ không phải một dòng máy. Cơ chế ban đầu, được cấp bằng sáng chế vào năm 1804 và được ghi lại trong lịch sử của máy Jacquard , sử dụng thẻ đục lỗ để quyết định sợi nào sẽ di chuyển. Nghề đan móc mượn ý tưởng này, thay thế các tấm thiệp bằng trống, bánh xe hoa văn và cuối cùng là thiết bị điện tử. Những gì còn tồn tại là khái niệm: một thiết kế được lưu trữ dưới dạng các quyết định nhị phân và được máy móc thực hiện lại.

Cách lựa chọn kim biến tập tin thiết kế thành vải

Mẫu này trước tiên tồn tại dưới dạng lưới trong đó mỗi ô tương đương với một mũi may, sau đó trở thành tệp lựa chọn cho bộ truyền động biết phải làm gì với mỗi kim ở mỗi lần cấp liệu. Đan là tập tin đó được phát lại, hết khóa này đến khóa khác, xung quanh hình trụ.

Từ tác phẩm nghệ thuật đến tệp lựa chọn

Một nhà thiết kế hiếm khi cung cấp một tập tin mà máy có thể sử dụng. Tác phẩm nghệ thuật trở thành một bản lặp lại phù hợp với số lượng kim và logic bộ nạp có sẵn, thông qua ba chuyển đổi:

1. Tỉ lệ. Hình ảnh được lấy mẫu lại thành lưới khâu; một họa tiết rộng 300 mũi sẽ không chạy trên một hình trụ cung cấp 240 vị trí kim mà không làm mất chi tiết.

2. Tách màu. Mỗi màu trở thành một lớp lựa chọn và nếu không có màu, kim phải nổi hoặc nhét sợi, điều này làm thay đổi cả hai mặt của vải.

3. Ủng hộ. Các họa tiết mắt chim, vải chéo và họa tiết nổi được chọn ở đây vì chúng quyết định độ ổn định, trọng lượng và trạng thái sau khi giặt.

Trên máy dệt kim tròn jacquard vi tính hóa , đầu ra là một tập tin máy chứa các giới hạn tốc độ, độ căng gỡ sợi và chỉ định sợi trên mỗi lần cấp liệu. Nếu không có những cài đặt đó, tệp mẫu sẽ không thể được sao chép nhiều tháng sau đó.

Ba vị trí kim tạo nên mô hình

Mỗi kim có thể chiếm một trong ba vị trí làm việc ở mỗi lần cấp liệu và sự kết hợp trên hình trụ là những gì mắt đọc được dưới dạng mẫu.

Trình tự là chính xác. Khi kim tiếp cận nguồn cấp dữ liệu, trước tiên, kim sẽ được chọn để nâng lên hoặc giữ nguyên chiều cao. Nếu nó đến tâm cam, lựa chọn thứ hai sẽ quyết định liệu nó tiếp tục đi đến độ cao cấp sợi hay dừng lại. Đan cần cả hai chuyển động, nhét cái đầu tiên, không nổi. Sau khi cho ăn, thanh dẫn hướng cam hạ kim đan và kim đan xuống và đưa từng kim, bao gồm cả phao, về độ cao ban đầu trước lần nạp tiếp theo. Sự sắp xếp hai giai đoạn này, được mô tả trong các phương pháp lựa chọn dệt kim tròn đã được cấp bằng sáng chế , giúp tạo mẫu ba chiều ở tốc độ sản xuất.

Đồng bộ hóa lựa chọn với xoay xi lanh

Một xi lanh 30 inch ở tốc độ 20 vòng/phút mang khoảng 300 kim qua một lần cấp liệu trong một phần giây. Bộ điều khiển đọc vị trí hình trụ từ bộ mã hóa, so sánh nó với tham chiếu điểm 0 được hiệu chỉnh khi khởi động và kích hoạt từng bộ truyền động trước một phần nghìn giây, với hơn 1.000 lựa chọn mỗi giây. Khi đồng bộ hóa trôi đi, một lựa chọn muộn sẽ biến một đường thẳng đứng thành một bước chéo, trong khi điểm 0 trôi dạt sẽ tạo ra một mẫu chính xác khi bắt đầu cuộn và di chuyển xa hơn lên trên ống.

Cách nhiều màu được đặt trong cùng một khóa học

Màu sắc đến từ sơ đồ khay nạp chứ không phải từ kim. Mỗi bộ cấp sợi mang một sợi và hệ thống lựa chọn sẽ quyết định kim nào lấy sợi đó và kim nào để sợi đó đi qua phía sau, do đó, mẫu nhiều màu là tập hợp phối hợp các quyết định một màu ở các lần cấp sợi liên tiếp.

Màu sắc được tạo ra bằng cách nhóm các nguồn cấp dữ liệu. Một máy hai màu kết hợp các bộ cấp liệu để mỗi cặp cung cấp hai sợi của một hàng thiết kế và xi lanh chuyển cả hai trong một vòng quay duy nhất. Tác phẩm bốn màu sử dụng nhóm bốn người. Nhiều màu hơn trên mỗi khóa học có nghĩa là ít hàng mẫu hơn trên mỗi vòng quay và sản lượng thấp hơn, vì vậy bốn màu thường là mức trần thực tế cho các chương trình âm lượng.

Máy sọc hoán đổi sợi ở bộ phận cấp liệu giữa các vòng quay, tạo ra các dải mà không cần cấp thêm; kết hợp với sự lựa chọn, nó tạo ra các sọc có chiều rộng thay đổi trên ống. Các loại vải phụ thuộc vào sợi được nhuộm màu trước thường chạy trên máy dệt kim tròn jacquard nhuộm sợi vì màu phải có trong sợi trước khi hình thành vòng lặp.

Chiều dài thả nổi và mặt sau kỹ thuật

Mỗi chiếc kim bị trượt đều để lại một sợi đan chéo phía sau tấm vải. Phao ngắn là vô hại; Phao dài bị vướng, kéo vòng ra khỏi mặt vải và làm biến dạng vải sau khi giặt.

Các nhà máy quản lý việc này theo ba cách. Tệp lựa chọn có thể buộc các đường nổi dài xuống bằng các mũi khâu định kỳ, đây là nguồn gốc của vết nền mắt chim trên nhiều áo thi đấu hai màu. Thiết kế có thể được vẽ lại để các vùng màu lồng vào nhau thay vì nằm trong các khối biệt lập. Hoặc mặt sau có thể thay đổi hoàn toàn, ví dụ như cách sắp xếp áo đôi trong đó các phao bị mắc kẹt giữa hai mặt. Phao chạy quá khoảng năm đến bảy khoảng kim thường được buộc hoặc tránh.

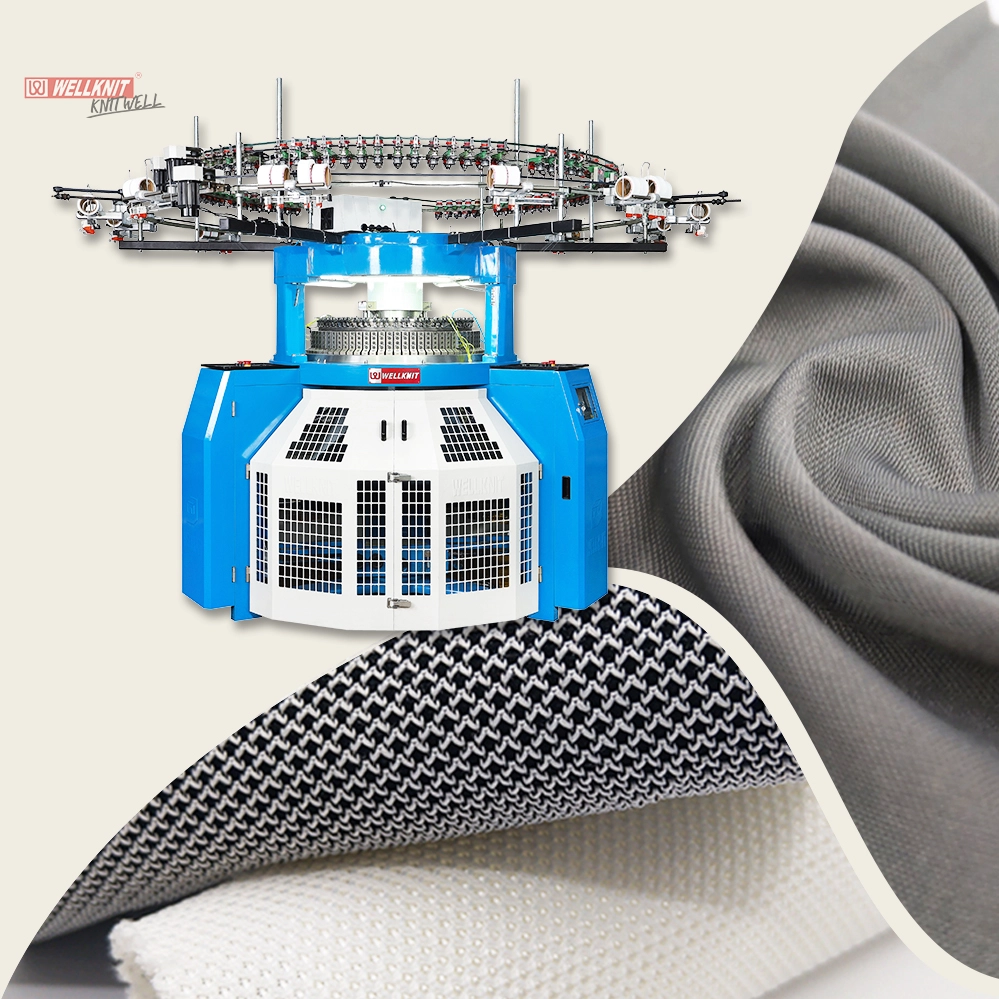

Jacquard Jersey đơn và Jersey đôi

Lựa chọn Jacquard cơ khí và điện tử

Hệ thống cơ khí lưu trữ mẫu trong các phần tử vật lý như bánh xe mẫu, trống hoặc chốt cắm, trong khi hệ thống điện tử lưu trữ mẫu dưới dạng dữ liệu và điều khiển các bộ truyền động áp điện hoặc điện từ. Sự khác biệt xuất hiện ở kích thước mẫu, thời gian chuyển đổi và lượng ngân sách thiết kế dành cho việc thiết lập.

Lựa chọn điện tử cũng cho phép thực hiện các chức năng không liên quan đến hình ảnh: mật độ mũi may theo vùng, giảm tốc độ trên các đường may phức tạp và ghi nhật ký lỗi xác định đường cấp liệu nơi kim bị hỏng. Đối với một nhà máy thực hiện 20 lần thay đổi mẫu mỗi tháng, những điều đó quan trọng hơn số lượng màu tối đa trên bảng thông số kỹ thuật.

Điều gì hạn chế độ phức tạp của mẫu trong sản xuất thực tế

Bốn ràng buộc quyết định mức độ phức tạp thực sự của một mẫu: thước đo, đặt ra độ phân giải; mật độ trung chuyển, đặt các màu và hàng mẫu có sẵn trên mỗi vòng quay; hành vi nổi, thiết lập lượng màu có thể được mang phía sau vải; và phản ứng hoàn thiện, quyết định liệu họa tiết có tồn tại được khi nhuộm và xử lý nhiệt hay không.

Máy đo và độ phân giải mẫu

Máy đo là số lượng kim trên mỗi inch của chu vi hình trụ và nó hoạt động giống như mật độ điểm ảnh. Máy khổ 24 cho cạnh đẹp và chữ nhỏ; máy cỡ 14 cho hình dáng đậm nét và sợi nặng. Không thể phục hồi chi tiết ngoài thước đo trong quá trình hoàn thiện và việc buộc một họa tiết đẹp lên máy thô sẽ tạo ra một cạnh không thể đọc được.

Mật độ, tốc độ và đầu ra của bộ nạp

Máy Jacquard mang ít bộ cấp liệu trên mỗi inch hơn so với máy trơn vì mỗi bộ cấp liệu cần không gian cho bộ truyền động và đường dẫn sợi, đồng thời các nhóm màu tiêu thụ bộ cấp liệu theo khối.

Một máy ở tốc độ 18 vòng/phút với 2,4 bước tiến trên mỗi inch sẽ không phù hợp với một đơn vị vải jersey trơn và việc báo giá vải có hoa văn với giá vải trơn là một trong những lỗi tính toán phổ biến nhất trong lĩnh vực này. Sự cao cấp phải đến từ vải.

Đếm sợi, độ co và hoàn thiện

Họa tiết dệt kim không phải là hình ảnh in; nó là một cấu trúc có thể di chuyển. Áo thun cotton co lại theo chiều dọc sau khi giặt, hỗn hợp elastane giãn ra và cài đặt nhiệt có thể làm thay đổi kích thước vải tổng hợp vài phần trăm. Một vòng tròn trông chính xác trên máy có thể đọc thành hình bầu dục sau khi hoàn thiện và đăng ký sẽ thay đổi khi một sợi co lại khác với sợi khác.

Chất lượng mẫu được giữ như thế nào trong quá trình sản xuất

Chất lượng được đảm bảo bằng cách phê duyệt mẫu đã hoàn thiện thay vì bản xem trước trên máy, bằng cách kiểm soát tình trạng cơ học của trụ và kim, cũng như bằng cách xử lý tệp mẫu như một tài liệu được kiểm soát. Một giũa hoàn hảo trên một chiếc máy cũ vẫn tạo ra một mẫu bị lỗi.

Một họa tiết mới phải được dệt kim, hoàn thiện theo lộ trình dự định và kiểm tra trên cả hai mặt để đăng ký, độ dài nổi, tách màu, hành vi của cạnh, trọng lượng và độ co rút. Chỉ mẫu hoàn thiện mới cho thấy vải trông như thế nào khi mặc trang phục.

Kim có chốt bị mòn hoặc móc bị hỏng tạo ra các mũi khâu bị rơi và lựa chọn sai vị trí xuất hiện dưới dạng các vệt ngẫu nhiên trong vùng màu phẳng và độ mòn hình trụ làm thay đổi chiều cao kim, làm thay đổi chiều dài vòng kim và kích thước rõ ràng của họa tiết. Thay kim theo giờ chạy thay vì hỏng sẽ rẻ hơn so với việc phân loại vải sau đó và việc giữ các phụ tùng máy dệt kim tròn có thước đo chính xác tại chỗ sẽ rút ngắn thời gian ngừng hoạt động khi cấp liệu không thành công ở giữa cuộn. Bản thân tệp mẫu nằm trong một bản ghi có model máy, thước đo, đường kính, sơ đồ cây dẫn sợi, sơ đồ sợi và số hiệu chỉnh sửa.

Kết hợp cấu hình Jacquard với vải

Vải quyết định cấu hình chứ không phải ngược lại. Mỗi họ cấu trúc cần có sự kết hợp cụ thể giữa bộ kim, vị trí lựa chọn và cách sắp xếp bộ nạp, đồng thời một chiếc máy có khả năng hoạt động tốt hơn loại vải yêu cầu chỉ làm tăng thêm chi phí.

Bốn câu hỏi thu hẹp lựa chọn nhanh hơn bất kỳ tài liệu quảng cáo nào: cấu trúc nào phải chạy trên máy trong ba năm tới, chi tiết đẹp nhất mà người mua sẽ đặt hàng, số lượng màu mỗi khóa xuất hiện trong phạm vi hiện tại và tần suất mẫu sẽ thay đổi. Các câu trả lời đặt thước đo, số lượng bộ nạp, kích thước nhóm màu và loại điều khiển theo thứ tự đó.

Câu hỏi thường gặp

Mẫu hoa có phải lặp lại trong chiều rộng hình trụ không?

Nó không cần phải lặp lại, nhưng nó phải vừa với số lượng kim có sẵn. Lựa chọn điện tử loại bỏ giới hạn lặp lại cơ học, do đó, họa tiết có thể được đặt một lần trên toàn bộ chu vi. Một thiết kế rộng hơn số lượng kim sẽ được thu nhỏ lại hoặc chia thành các bảng và các điểm phân chia trở thành một quyết định thiết kế chứ không phải là một tai nạn kỹ thuật.

Sự khác biệt giữa jacquard và intarsia trên máy tròn là gì?

Jacquard mang những sợi chưa sử dụng ra phía sau tấm vải dưới dạng phao và tạo ra một ống liên tục. Intarsia giới thiệu và rút các sợi riêng biệt ở các ranh giới màu để không có phao vượt qua phía sau, mang lại mặt trái sạch hơn và trọng lượng thấp hơn, nhưng nó cần khả năng kiểm soát chất mang sợi chuyên dụng và chạy chậm hơn nhiều. Hầu hết các loại vải có hoa văn hình tròn đều là vải jacquard; intarsia trên máy tuần hoàn là một khả năng thích hợp.

Phao ở mặt sau có ảnh hưởng đến hiệu suất mài mòn không?

Họ làm vậy. Phao dài làm giảm khả năng phục hồi độ căng ở vùng đó, có thể bị kéo ra ngoài do mài mòn và giữ nhiệt khác với bề mặt. Các loại vải dùng để bó sát hoặc có độ ma sát cao thường sử dụng các phao ngắn hơn, các nếp gấp hoặc kết cấu áo đôi để che sợi giữa hai mặt.
